功 能
1、机构拆装训练；
2、零件尺寸测量训练；
3、凸轮链传动机构零件图绘制训练；
4、凸轮链传动机构装配图绘制训练。
产品特点
1、实训项目实际化：以凸轮链传动机构为训练对象；
2、实训功能系统化：凸轮链传动机构拆装、零件测量、零件图绘制和装配图绘制四位一体的训练模式；
3、实训学生大众化：小型、组合、便携式训练装置，1-3人一组，让尽可能多的学生获得充分的训练机会；
4、实训管理标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、实训产品精密化：大部分零件采用精密加工,保证尺寸与精度的一致性。
技术参数

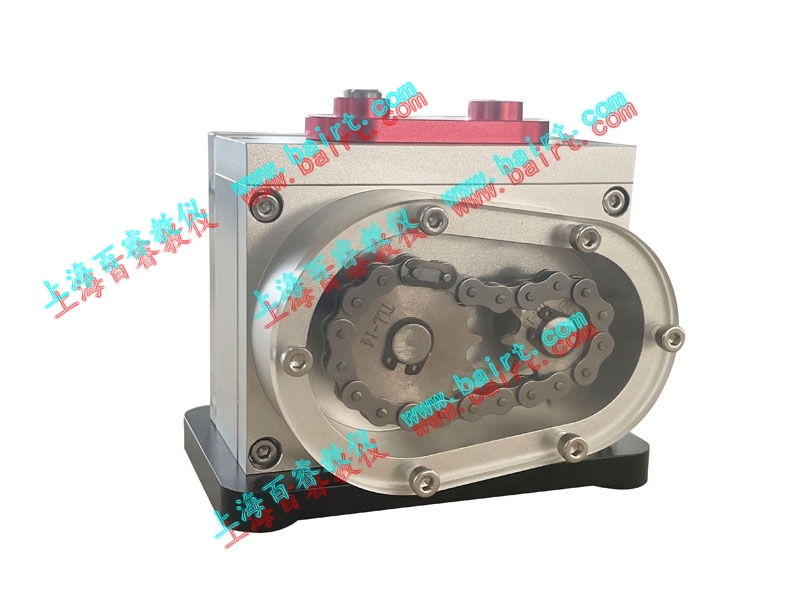

BR-CH615型 凸轮链传动机构 | |||||||
项 目 | 参数 | 项 目 | 参数 | ||||
外形尺寸 | 120×128×103mm | 重 量 | 1.2(kg) | ||||
精密检验 零件 | 名称 | 规格mm | 数量 | 名称 | 规格mm | 数量 | |
基座 | 120×75×10 | 1pcs | 壳体 | 106×72×31 | 1pcs | ||
胶质手柄 | Φ17×33 | 1pcs | 链条 | 05B链条 | 1pcs | ||
手柄连杆 | 36×19×12 | 1pcs | 大链轮 | Φ39×15 | 1pcs | ||
凸轮 | 25×20.6×17 | 1pcs | 小链轮 | Φ28×15 | 1pcs | ||
左右侧板 | 72×29×10 | 2pcs | 动力输入轴 | Φ10×73 | 1pcs | ||
凸轮从动件 | Φ10×45 | 1pcs | 动力输出轴 | Φ10×34.5 | 1pcs | ||
上盖板 | 106×39×10 | 1pcs | 前盖板 | 106×82×8 | 1pcs | ||
盖板 | 69×30×11 | 1pcs | 后盖板 | 104×70×5 | 1pcs | ||
摇杆 | Φ10×40 | 1pcs | 卡簧 | 弹性挡圈A型10 | 7pcs | ||
连杆 | 29×10×4 | 1pcs | 阶梯螺丝 | Ø5×4×M4 | 2pcs | ||
偏心轮 | 19.5×15×8 | 1pcs | 内六角螺钉 | 若干 | |||
传动机构组成 | 凸轮传动机构、链轮链条传动机构、偏心滑块传动机构。 | ||||||
材料工艺 | 铝合金阳极氧化、不锈钢、钢防锈处理、胶木。 | ||||||
技术资料 | 标准检验零件图纸 | 教学资料 | 竞赛标准任务书及评分标准 | ||||
类 型 | 装配体与拆解式装箱2种类型 | 外观颜色 | 多色 | ||||
