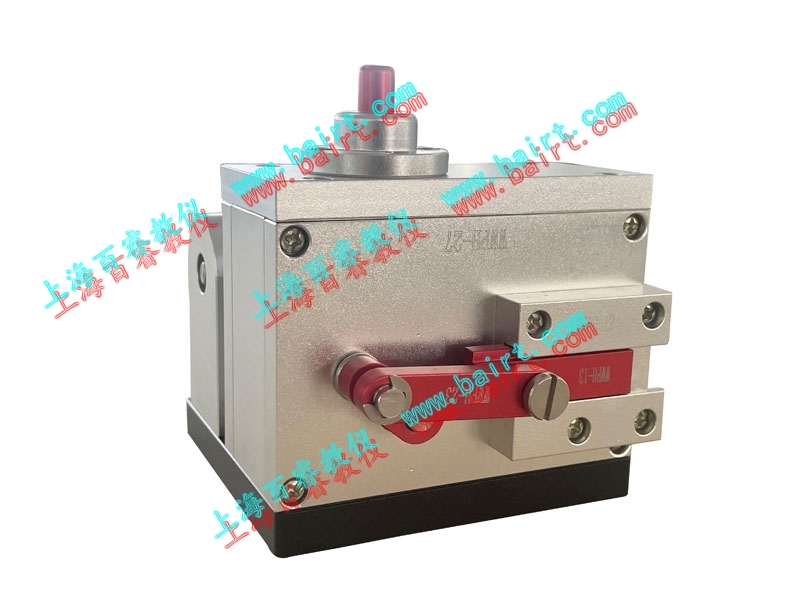

BR-CH616型蜗轮蜗杆传动偏心滑块机构

分类：全国机械教育教学指导委员会指定制图测绘套发布时间：2024-03-27 11:00

功能

1、机构拆装训练；

2、零件尺寸测量训练；

3、蜗轮蜗杆传动偏心滑块机构零件图绘制训练；

4、蜗轮蜗杆传动偏心滑块机构装配图绘制训练。

产品特点

1、实训项目实际化：以蜗轮蜗杆传动偏心滑块机构为训练对象；

2、实训功能系统化：蜗轮蜗杆传动偏心滑块机构拆装、零件测量、零件图绘制和装配图绘制四位一体的训练模式；

3、实训学生大众化：小型、组合、便携式训练装置，1-3人一组，让尽可能多的学生获得充分的训练机会；

4、实训管理标准化：配套的训练指导书，教和学都十分方便、教学效果显著；

5、实训产品精密化：大部分零件采用精密加工,保证尺寸与精度的一致性。

技术参数

BR-CH616型蜗轮蜗杆传动偏心滑块机构
项目		参数		项目			参数
外形尺寸		140×104×100mm		重量			1 (kg)
精密检验零件	名称		规格mm	数量		名称		规格mm		数量
	底板		90×84×10	1pcs		手柄		Φ17×33		1pcs
	蜗轮轴承座		35×30×8	1pcs		蜗轮		Φ23×10		1pcs
	蜗轮轴		Φ8×82	1pcs		滚轮		Φ15×7		1pcs
	蜗杆左右轴承座		54×30×10	2pcs		滚轮销轴		Φ10×18		1pcs
	蜗杆		Φ20×30	1pcs		凸轮		Φ38×10		1pcs
	蜗杆轴		Φ8×100	1pcs		曲柄		24×12×6		1pcs
	箱体盖板		90×41×8	1pcs		从动轴		Φ8×50.5		1pcs
	法兰盖板		Φ32×13	1pcs		连杆		45×10×5.5		1pcs
	升降轴		Φ15×49.5	1pcs		齿轮		Φ31×10		1pcs
	箱体前侧板		90×60×8	1pcs		箱体后侧板		90×60×8		1pcs
	滑槽固定板		40×35×10	1pcs		箱体左右侧板		60×25×8		2pcs
	滑块		40×15×6	1pcs		轴承		深沟球轴承606-2Z		6pcs
	摇臂		47×20×10	1pcs		内六角螺钉				若干
传动机构组成	蜗轮蜗杆传动机构、凸轮传动机构、齿轮传动机构、偏心滑块传动机构。
材料工艺	铝合金阳极氧化、不锈钢、钢防锈处理、胶木。
技术资料	标准检验零件图纸				教学资料				竞赛标准任务书及评分标准
类型	装配体与拆解式装箱2种类型				外观颜色				多色
